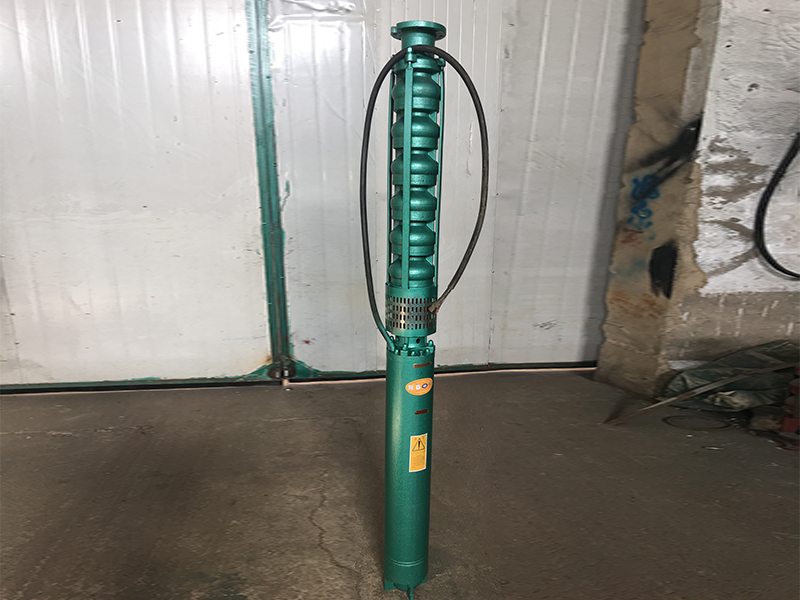

沈阳250QJ系列深井潜水泵

   沈阳250QJ系列深井潜水泵结构特点：

   1、250QJ系列深井潜水泵，由潜水三相异步电动机和水泵两大部分组成。电动机与其上部的泵体直联，电机轴上端设有可靠的轴封装置，能有效地防止电动机内的冷却液与所抽送的介质之间的交换，保证水泵长期安全可靠地运行。

   2、潜水泵为单吸多级立式离心泵;潜水电机为充水湿式、立式井用潜水异步电动机。电机与水泵通过筒式联轴器直联。

   3、电动机绕组为尼龙护套聚乙烯耐水电磁线。电机腔内注满洁净的清水即可。

   4、电机导轴承采用水润滑轴承。电机下部没有能承受水泵上下轴向力的止推轴承，高扬程水泵的止推轴承采用含镍铜扇形块，和它对磨的是进口的菲勒伯斯滑板，承受水泵的上下轴向力。

   5、高扬程潜水泵在泵与电机中间增设轴向力承载器，扬程可提高到900m。

故障排除：

   1：电源无电或开关未合上；

   2：电源未接通；

   3：控制箱因运输震动引起线路松脱接触不良；

   4：交流接触器线圈已烧坏；

   5：等待来电或合上电源开关；

   6：用电表或电笔检查控制箱，若无电，接通电源；

   7：检查控制箱各接线点，用螺丝刀紧固；

   8：用电表"Ω"档检查接触器线圈，修复或更换；

   9：电源其中一相开路；

   10：CJ主触点一相烧毁。

   注意事项

   1、下每节输水管时均需用镀锌钢丝（或其它防腐线绳）将电缆绑在管子上，机组必须竖直安装。

   2、输水管路法兰盘间均需放好相应的密封垫，连接螺栓对称拧紧以防漏水。

   3、在无水位控制设施时，泵的设计流量应小于井的出水量。

   4、井水的动水位至少应高于泵出水壳法兰0.5m。

   5、安装后电机底部距井底不得小于3m。注：250QJ230、300QJ230、300QJ330、400QJ330潜水电泵潜入深度不小于5m。

   6、每天检查电流电压以及出口压力，每2周检测动水位，并做好记录。

   7、每隔四周要检查电机的绝缘电阻并做好记录。

   8、使用中尽量减少启动次数。

   9、深井潜水泵如果下井后不连续使用，则应每周开机一次，并运行5-10分钟，防止电泵因锈蚀而不能启动。

   250QJ系列深井潜水泵维修与保养：

   1、电泵运行中要经常观察电流、电压表和水的流量，力求电泵在额定工况下运行。

   2、应用阀门调节流量、扬程、不得超载运行。有下列情况之一应立即停止运行：

   (1)、额定电压时电流超过额定值；

   (2)、额定扬程下，流量较正常情况下降低较大；

   (3)、绝缘电阻低于0.5兆欧；

   (4)、动水位降至泵吸入口时；

   (5)、电器设备及电路不合规定时；

   (6)、电泵有突然声呼或较大的震动时；

   (7)、保护开关频繁跳闸时。

   3、要经常不断的观察仪表，检查电器设备每半个月测一次电机绝缘电阻，电阻值不低于0.5兆欧。

   4、每排灌期（2500小时）进行一次检修保护，更换损坏的易损件。

   5、电泵的起吊与装卸：

   (1)、拆开电缆，断离电源；

   (2)、用安装工具逐步拆卸出水管、闸阀、弯管，并用夹板将泵吊起取出井盖，并用另一付夹板夹紧下一节输水管，这样依次，逐节拆卸将泵吊出井外。(在吊拆过程发现有卡住不能强行起吊，应上下左右活动克服卡点安全吊卸)；

   (3)、拆下护线板，滤水网并从引线和三芯电缆或扁电缆接头处剪断电缆。

   (4)、取出联轴器上锁圈，拧下固定螺钉，拆下连接螺栓，使电机、水泵分离；

   (5)、放出电机同内充水；

   (6)、水泵的拆卸：

   用拆装拆手，左旋卸下进水节，用拆装筒在泵下部冲击锥形套，叶轮松动后，取出叶轮、锥形套、卸下导流壳，这样依次卸完叶轮、导流壳、上导流壳，止回阀等。

   (7)、电机拆卸：

   依次拆下底座、止推轴承、推力盘、下导轴承座连接座、甩水器，取出转子，拆下上导轴承座、定子等。

   6、电泵的装配：

   装配前检查清洗各零部件的铁锈、污泥，各配合面要涂黄油防锈，水泵大螺纹联接处要涂铅油。

   (1)、电机的装配次序；

   定子组装，下忖轴承座组装，转子组装。推力盘，左扣螺母，止推轴承组接，底座组装，上导轴承座组装，骨架油封，连接座。调整调整螺柱，使电机轴伸符合规定的要求。然后上好调好膜、调压弹簧及盖。
